Anwendung
Diese Filteranlagen dienen der vollautomatischen Reinigung von Kühlschmierstoffen. Dabei wird das Filtermaterial durch den Einsatz materialschonender Reinigungsmethoden, die sinnvoll miteinander kombinierbar sind, von allen Verunreinigungen befreit. Der Reinigungsvorgang erfolgt unabhängig vom Bedienpersonal der Maschine und ohne Unterbrechung der Filtration.
Aufbau und Wirkungsweise

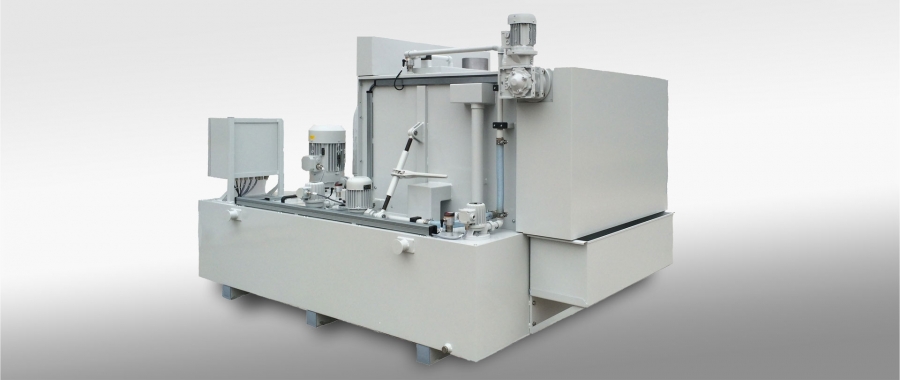

Die Anlagen bestehen aus Filteraufsatz, Kühlmittelbehälter, integrierter Hebestation, Versorgungspumpe, Spülpumpe, Reinigungseinheit und Steuerung. Das Filterband wird über verschiedene Umlenkrollen durch eine Filtermulde geführt. Zur Austragung des Filterkuchens dient ein Schaber. Eine Reinigung des Endlosbandes erfolgt durch Fächerdüsen in einem separatem Schmutzwasserbereich außerhalb der Filterfläche. Die gesamte Filtration wird durch Füllstandssensoren überwacht und erfolgt über eine entsprechende Steuerung vollautomatisch.
Vorteile
- umweltgerechtes Filterprinzip, da kein Vliesverbrauchsstoff
- geringe Entsorgungskosten
- kompakte Bauweise - geringer Platzbedarf
Werkstoffe
Behälter/Filteraufsatz: Stahlblech
Oberflächenausführung
Gehäuse: grundiert bzw. auf Wunsch lackiert
Baureihe
| Typ | Ausgangsfeinheit μm |
Durchfluss l/min |
| FA EBF 100 | 80-120 | 100 |
| FA EBF 150 | 80-120 | 150 |
| FA EBF 500 | 80-120 | 500 |
Lieferumfang
- integrierte Hebestation
- Versorgungspumpe
- Spülpumpe
- Schlammkasten
- KSS-Behälter,
- Reinigungseinheit
- Filteraufsatz
- E- Steuerung
Zubehör
- Kühler/Plattenwärmetauscher
- Späneförderer
- Ölskimmer
- Klemmkasten anstelle Steuerung
